開關柜在電力系統中的重要性體現在其對電力系統的控制、保護、分配和安全運行等方面的關鍵作用。但是一旦出現局部放電且不能及時發現、處理后，可能會導致內部設備出現短路故障，嚴重影響整個系統的正常運行。那么，開關柜局部放電常用的檢測方法都有哪些呢？
1，超聲波檢測：超聲波檢測是較為常用的檢測手段,使用超聲波檢測設備可以捕捉開關柜內局部放電時產生的聲音信號。這些信號的頻譜和模式可以被分析，轉化為曲線圖譜，從而確定局部放電的存在和放電位置。一般這種檢測方法配合耳機使用更為精確。
2，紅外熱成像： 局部放電通常會伴隨著局部溫度的升高，紅外熱成像技術可以用于檢測開關柜表面的溫度變化，從而識別潛在的局部放電區域。但對于局部放電初期，單一的紅外熱成像可能難以發現放電現象。
3，電氣放電檢測： 使用相應的電氣放電檢測設備可以檢測開關柜內部的電場強度和放電信號。這些設備能夠精確測量電場的變化，從而確定是否存在局部放電。
4，射頻檢測： 射頻檢測可以捕捉局部放電時產生的射頻信號。通過分析這些信號的頻譜和特征，可以確定是否存在局部放電，并幫助定位問題的位置。
5，高頻電流檢測： 局部放電會產生高頻電流成分。高頻電流檢測設備可以用于監測開關柜中的電流，并識別其中的高頻成分，從而指示是否存在局部放電。
6，電壓和電流波形分析： 對開關柜內的電壓和電流波形進行詳細的分析，可以揭示是否存在局部放電的跡象。異常的波形特征可能表明局部放電的發生。

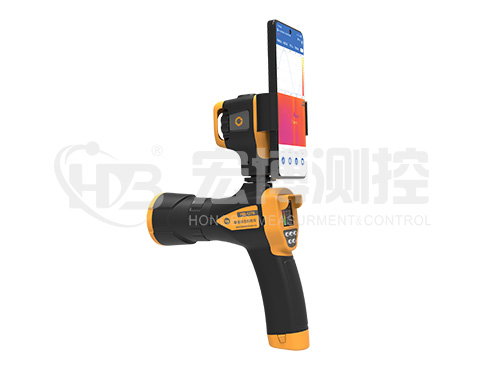

上述檢測方法都可以應用于開關柜的局部放電檢測，但單一的檢測方法往往難以全面、整體的檢測出開關柜的放電狀態，宏博測控研發生產的HB-U70智能綜合巡檢儀集合了超聲波檢測功能、暫態地電壓檢測功能、紅外熱成像檢測，可同時對電力設備進行局部放電和紅外熱像檢測，顯示幅值曲線、波形特征、紅外圖譜，采集局部放電聲音，分析檢測結果，保存檢測現場環境和設備信息資料，生成實時檢測報告，并一鍵上傳至云平臺，實現對數據的統一管理、統一分析，且長久有效保存，已廣泛應用于多個電力公司一線班組中。
