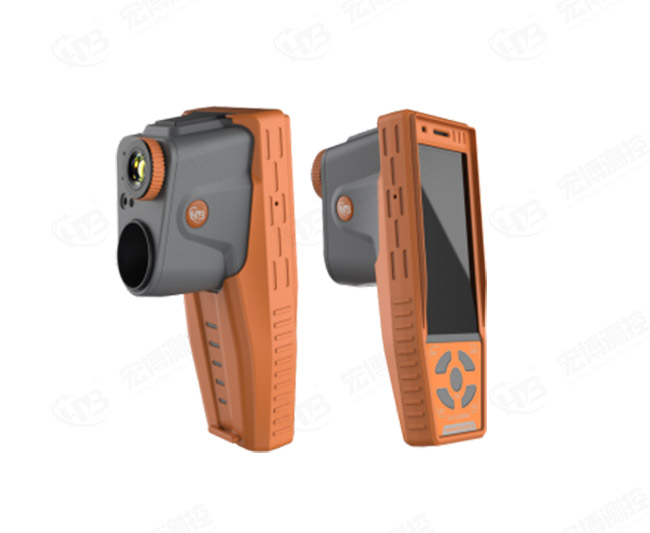

HB-T50智能巡檢終端，是宏博測控研發生產的一款可同時對電力設備進行局部放電和紅外熱像檢測的電力檢測專業設備，其可以顯示幅值曲線、波形特征、紅外圖譜，采集局部放電聲音，分析檢測結果，保存檢測現場環境和設備信息資料，生成實時檢測報告。該智能巡檢終端操作簡單、易上手，已在河南、四川、內蒙古等地電網得到應用。下面為大家介紹一下，HB-T50智能巡檢終端的現場操作步驟：
使用智能巡檢終端進行現場作業前，首先先對儀器進行檢查：開機，插上耳機；檢查設備電池電量是否充足；日期時間是否正確；信號響應是否正常。
暫態地電壓現場巡檢步驟：首先檢測背景值：檢測背景值時可選擇開關室內遠離開關柜的金屬門窗；將傳感器貼緊金屬門窗進行檢測，并記錄背景檢測結果。然后施加適當壓力將暫態地電壓傳感器緊貼于金屬殼體外表面，保持相對靜止，并在顯示界面觀察檢測到的信號幅值，待讀數穩定后，與背景值進行比對。如存在異常信號，應進行多次、多點檢測，查找信號最大點的位置。確認完成之后即可開啟保存功能將測試結果進行存儲，同時記錄異常信號和檢測位置。
超聲波現場巡檢步驟：將超聲波傳感器朝向待檢部位進行掃描，當檢測到異常信號時，通過耳機可以聽到明顯的放電聲 ， 同時儀器屏幕平均值和最大值同時變大。 檢測到異常信號時 ， 可以從不同角度對故障點 進行反復測量以排除環境噪音影響 ，同時從多個角度進行測量以確定故障點具體位置。確認完成之后即可開啟保存功能將測試結果進行存儲 。
紅外測溫現場巡檢：戶外晴天要避開陽光直接照射或反射進入儀器鏡頭，在室內或晚上檢測應避開燈光直射，宜閉燈檢測。被檢設備應是帶電運行設備，檢測時應盡量避開視線中的封閉遮擋物，如門和蓋板等。環境溫度一般不低于5℃，相對濕度一般不大于85%；天氣以陰天、多云為宜，夜間圖像質量為佳；不應在雷、雨、霧、雪等氣象條件下進行；檢測時風速一般不大于5m/s。檢測前，視現場環境，可對紅外傳感器參數進行設置，如發射率，距離、測溫段等。檢測時，將紅外鏡頭對準待檢部位，可根據不同待檢設備選擇合適的測溫模式，如點測溫、框測溫等。
