作者：研發中心-李秀杰
2025-04-07
在電力系統中，設備的健康狀態直接關系到電網的安全穩定運行。然而，許多潛伏在設備內部的缺陷（如局部放電、絕緣劣化等）往往難以通過常規檢測手段發現，如同人體中難以察覺的“隱疾”。近年來，?暫態地電壓（Transient Earth Voltage, TEV）檢測技術?的興起，為電力設備的“健康診斷”提供了一把精準的“聽診器”，幫助運維人員捕捉到設備內部的“異常心跳”，從而提前消除隱患。
電力設備（如開關柜、環網柜、變壓器等）在長期運行中，受電場、溫度、機械應力等因素影響，內部絕緣材料會逐漸劣化，產生局部放電（Partial Discharge, PD）。局部放電雖微小，卻是設備故障的早期征兆。若不及時干預，可能引發絕緣擊穿、短路甚至爆炸，導致大面積停電事故。
然而，這類缺陷通常隱藏于設備內部金屬外殼下，傳統檢測方法如紅外測溫、超聲波檢測等存在靈敏度不足、易受干擾的局限。而TEV檢測技術憑借其獨特的原理，能夠穿透金屬屏障，“聽見”設備內部的“異常信號”。
當設備內部發生局部放電時，放電點會向周圍輻射高頻電磁波。這些電磁波在設備金屬外殼與接地系統之間傳播時，會在外殼表面感應出?瞬態地電壓脈沖?。TEV傳感器通過非接觸方式檢測這些微弱的電壓信號，進而分析放電強度、頻率和位置，實現對設備狀態的精確評估。
?穿透性強?：可穿透金屬外殼，直接感知內部放電信號。
?高靈敏度?：檢測精度可達皮庫侖（pC）級，能發現早期微弱放電。
?實時監測?：支持在線檢測，無需停電或拆卸設備。
?便攜易用?：手持式設備可快速定位故障點，適用于復雜現場環境。

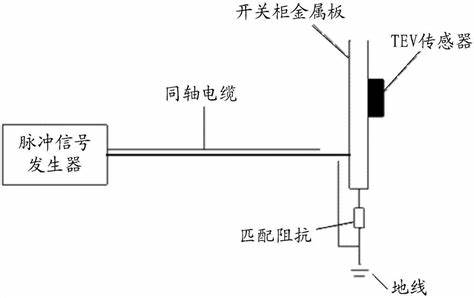

暫態地電壓局放頰側裝置原理（素材來源網絡）
?開關柜檢測?：精確定位內部絕緣件老化、連接件松動等問題。
某變電站曾發現10kV開關柜存在異常噪音，但常規檢測未果。通過TEV檢測，發現柜體表面存在規律性高頻脈沖信號，最終定位到母線支撐絕緣子的表面放電。經更換絕緣件后，放電現象消失，避免了潛在的短路風險。

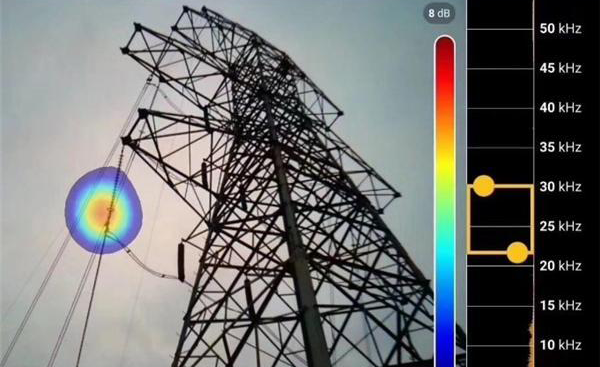

局部放電紅外熱感圖（素材來源網絡）
隨著人工智能與物聯網技術的融合，TEV檢測正朝著?智能化診斷?方向發展：
?AI算法賦能?：通過機器學習對放電模式進行分類，自動區分正常干擾與真實缺陷。
?多傳感器聯動?：與超聲波、超高頻（UHF）技術互補，構建多維診斷體系。
?云平臺集成?：實現數據遠程傳輸與歷史趨勢分析，推動狀態檢修向預測性維護升級。
在智能電網建設的大潮中，TEV檢測技術如同一位經驗豐富的“醫生”，以其敏銳的“聽覺”守護著電力設備的健康。它不僅降低了運維成本，更將事故預防的關口大幅前移，為電網的可靠運行提供了堅實保障。未來，隨著技術的不斷迭代，這把“聽診器”將更加智能化、精準化，成為電力設備隱形缺陷防控體系中不可或缺的利器。
